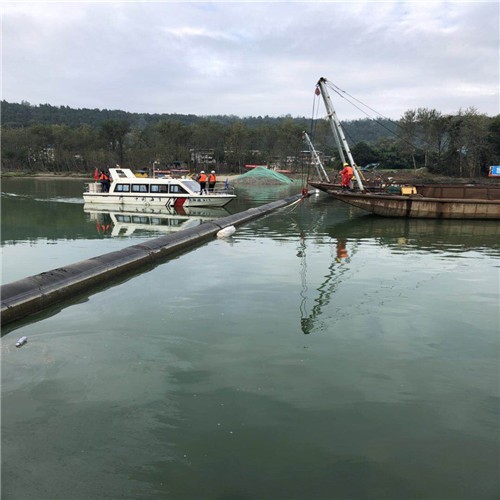

管道的水下鋪設? 1、浮漂拖航鋪管：? 浮漂拖航鋪管的方法是先在岸邊把管子連接成一定長度的管段，管段兩端堵板，浮漂拖航到鋪管位置，灌水入管，下沉到水底或溝槽內，取下堵板，然后將各管段之間在水下接口。? 如果水系較淺，有縱深岸邊，岸邊與水面高差不大，可在過河管中心延長線的岸邊原地面制備管段；或者岸邊與水面高差較大，就須開挖岸邊，減少與水面高差，并在開挖區內降低地下水位后再制備管段。預制管段用船只或用設在對岸的曳引設備（卷?yè)P機、拖拉機等）浮拖。? 但多數情況是岸邊預制的管段與水系平行，管段制備后裝上浮筒推入水中，在水面上由船浮漂拖航。? 管的兩端采用法蘭盤螺栓堵板。在堵板上設有直徑1/2——1的放氣孔和進水孔。 管段由水面浮航到溝槽上方，由定位起重船吊放入槽，管段下放到溝槽內。?管段水下定位及接口均由潛水工操作。潛水工用通訊工具與定位起重船聯系，調正定位船錨泊位置和船上起重臂操作，使下沉管段與已鋪管段對口。? 2、水底拖曳鋪管?當長度較大的管段采用浮航困難時，可在水底拖曳。拖運時受風浪、潮汐等影響較小，作業安全，不需牽制船，但拖運馬力較大。適用與長距離深水鋪管，如向海中鋪設排污干管。?如管道分段預制，則應在拖曳過程中將管道逐段接口，增長拖曳長度。管道一次拖曳長度可達數十米。 ?3、鋪管船鋪管?將管子用運管船運至鋪管船上，在鋪管船上進行管段接口后，沿鋪管船上的滑道、管托架等裝置，下入水底。這種方法適用于長距離管段遠離岸邊的鋪管工作。 ?4、沖沉土層鋪管?水底鋪設的管段，如采用預先挖溝的方法，管線定位、溝槽準直、溝底平整等質量不易保證。為了避免預先挖溝引起的缺點，可采用沖沉法鋪管。 沖沉法鋪管是先把管子放在水底，然后用沖泥器把高壓水射向管底土層，使管底土液化，喪失承載能力，管道就埋入水底。液化土層的厚度一般為管徑的3—4倍。?采用這種方法的前提條件是管底土層為可被液化的。? 5、綜合作業船鋪管?預挖水下溝槽鋪管的方法的缺點是溝槽可能發生回淤，棄土和回填土工作量大。為了克服這種缺點，可采用綜合作業船鋪管。?溝槽由水泵噴射高壓水沖挖，挖出的土由砂泵抽升到后部回填溝槽，使溝槽晾槽時間減少至最短，而且取消了回填土的遠距離搬運。
|
